1米的热处理金属铰接顶梁

作者:超级管理员    发布时间:2022-09-03 17:59:48     浏览次数 :451


安设在单体支柱顶部,梁与梁互相铰接,实现采煤 工作面护顶用的承载构件。

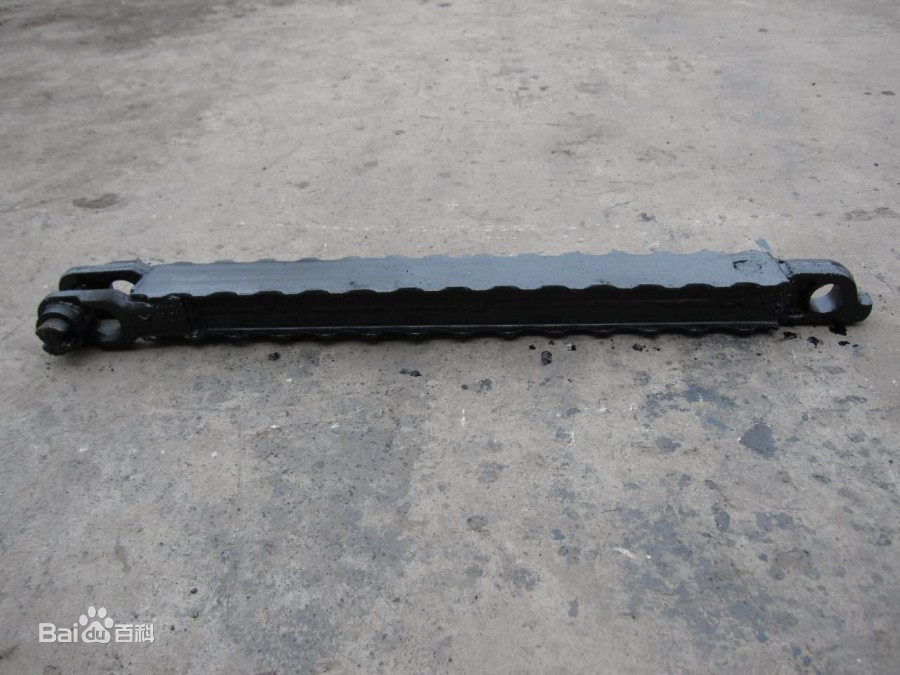

金属铰接顶梁由梁体、接头、耳子、销子、调角楔 组成。用销子和楔子实现梁之间的铰接和悬臂支护。梁体底板具有花边槽,便于支柱顶盖在任意位 置卡在梁体上,防止支柱滑倒。

0df431adcbef7609931a23ca23dda3cc7cd99e56.jpgDJB型金属铰接顶梁属于中型顶梁,梁身是用 7#π钢对焊而成,梁身断面高度为90。该型顶梁是一种铰接式的顶梁,金属铰接顶梁可与各种类型单体金属支柱配合组成金属支架,供煤矿在水平及缓倾斜回采工作面支护的一种高强度顶梁。由于金属铰接顶梁能悬臂支护工作面煤壁前边的运输机道上面的顶板,使煤壁与支柱间有较大的无支护空间。故为采用新型采煤机械和可弯曲运输机,实现采煤一般机械化提供了条件,是高档普采和新高档采技术必要配套设备。


  1. 梁体由两根∏型钢对接焊成;
  2. 左、右耳子分别焊在梁体一端的左右侧,在左、右耳子上均有一个楔孔和销孔,楔孔位于销孔的一侧,销孔处焊有档圈,销子通过档圈插入销孔,左、右耳子的下端不呈突出体,为平面;
  3. 接头焊在与左、右耳子相对的梁体另一端,接头有一个楔孔和销孔,楔孔位于销孔的一侧,接头的下端不呈突出状,为平面;
  4. 左、右耳子楔孔和接头楔孔为竖直扁园孔,是闭口孔;
  5. 左、右耳子楔孔和接头楔孔与楔子相配合,楔孔有锥度,楔孔与楔子的锥度为18-16;
  6. 左、右耳子楔孔的水平线中心线与接头楔子的水平中心线不在同一条线上。 [2]

金属长梁它可以与各种类型单体支柱配合组成金属支架,金属顶梁供煤矿在水平及缓顷斜回采工作面及机头或其他较大控顶区使用。铰接金属顶梁它能长跨度悬臂式支护控顶区顶板,实现工作面有较大的无支柱支护的工作空间,为改善劳动条件和采用新型采煤机械及可弯曲运输机出纳改造了有利条件。

金属铰接顶梁是单体支 柱工作面基本支护用品,常用长度为0.6~1.2m,主要 用于缓倾斜煤层,直接顶不稳定或中等稳定的采煤工作面。 [3]铰接顶梁
