煤矿井下无压风门说明书
一、特点及用途
无压风门是目前我国煤矿井下风门较为理想的一种,它打破了老式风门的结构形式,巧妙地运用联杆平衡机构,把作用在风门上的负压通过平衡机构转化为一种内力,使得风门开启只与配重及门轴摩擦阻力有关。该风门主要特点有:
①风门开启力小,开启力与风压大小和方向无关;②双向隔风,无须再设反向风门;③双面密封,漏风量小;④关闭平稳,安全可靠;⑤巧妙闭锁,防止串风和人员挤伤;⑥系统简单,节能省耗,结构新颖美观。
开启方式:手动操作。
无压风门主要用于煤矿井下进回风巷和主要进回风巷之间的联络巷中。当通过风门时,风门可轻松打开,松手后自动关闭,有效地避免风流短路和通风故障的发生,为煤矿标准化和现代化管理奠定基础。

二、主要技术指标
① 风门开启形式 异向同步开闭
② 门扇尺寸 视巷道条件而定
③ 门扇开启角度 ≤ 90°
④ 配重 约 16kg
⑤ 手动开启力 约 160N

三、适用条件
①周围介质温度不高于 +40℃~ -20 ℃;
②海拔空气相对湿度不大于 95%;
③无严重滴水和溅水的环境;
④有爆炸气体(甲烷)和煤尘矿井。
四、结构及工作原理

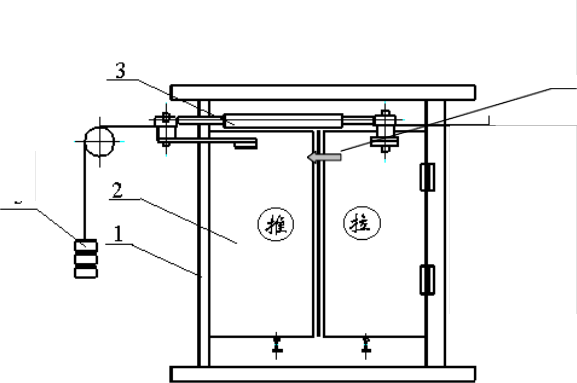

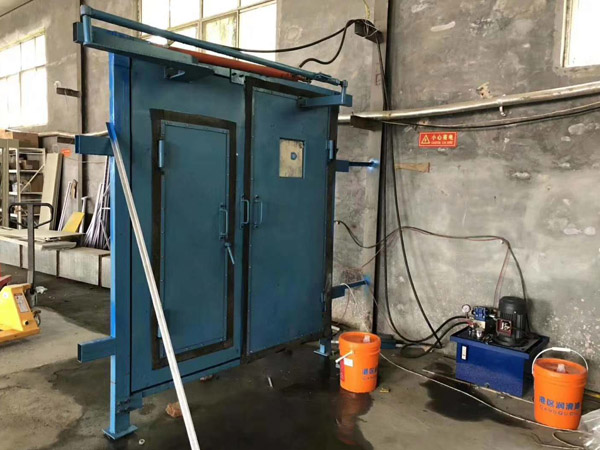

该风门由门框 1、门框 2、门扇 3、平衡机构、 4、配重及( 闭锁 5) 等组成。门框采用钢制焊接。门扇采用钢结构外附冷钢板, 与联杆相连接。 调节配重大小, 风门能可靠关闭。

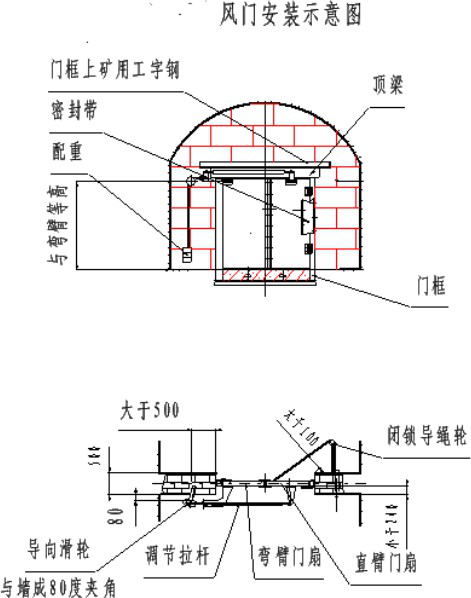

五、安装调试 (详见风门安装施工示意图) 风门安装应按施工图及有关规定进行施工。





要求:轨道较直,且两轨道处于同一水平面
1、风门安装应按施工图及有关规定进行施工。 安装前请按附件风门清单清点好安装部件,决定无误后进行安装。
2、准备工作所需用工具: 17-19 开口扳手、 22-24 开口扳手、小活口一把,大活口两把、黄油一小袋、长与墙宽同样尺寸的四分无缝管一根,与风门顶梁同样长的矿用工字钢每道门两根。
3、所选用安装风门地段必须地势较平坦。轨道较直,且两轨处于同一水平面。
4、在所选安装风门处挖一条与巷道宽同长的基础槽 (宽00mm,深 300mm)。把底梁拆成两部分,分别穿过轨道对接拧紧,调整底梁与两轨成垂直且水平,底梁中心与轨道中心同心,底梁面贴着轨道底面即可。梁下做间隔的坚实支垫, 并将底梁用水泥浇筑。

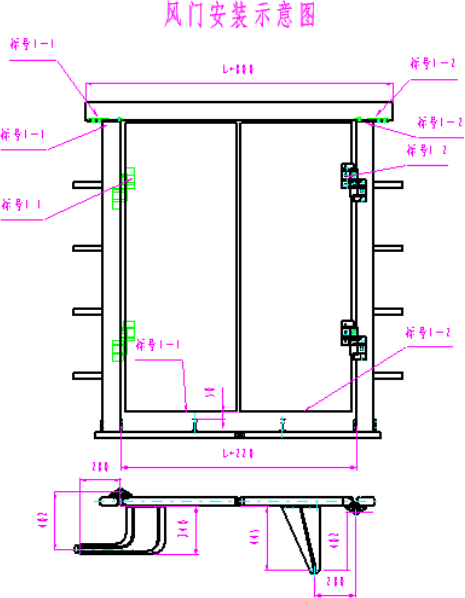

5、将立框安放在底梁两端的定位卡片中间,用螺栓微紧上。然后根据标号将顶梁对齐,例如第一道门为 1 号,顶梁两端标有 1— 1, 1— 2;门框上部标号 1— 1 与顶梁标号 1
— 1 处用螺栓相联;门框上部标号   1— 2 号与顶梁标号  1— 2处用螺栓相联,螺栓先微紧,顶梁上有定位孔,要对应安放在立框的定位销上并用螺栓微紧。调节横梁和立框使它们与水平面垂直,然后用铁丝固定在安装位置,找到与门框一端标号相对应的门扇,按标号安装(如图示)在门扇的合叶筒内壁涂上黄油, 将钢球表面同样涂上黄油, 塞入合叶套筒内, 将门扇合叶套筒套在门框合叶轴上。注意门扇安装为站在门前右手方为拉门门扇,左手方为推门门扇,风门中心线要与轨道中心线一致。 然后调节门和门框, 使两扇门间间距一直, 上端与顶梁的缝隙间隙也同样一直。然后紧固所有的螺栓。重新用铁丝固定风门。
6、 用砖、水泥沙浆将两边的墙建起,墙厚为 500mm或
370mm均可。在建墙过程中注意导绳轮与闭锁轮的安装位置,倒绳轮要与弯臂要在同侧同一水平面上,倒向轮安装位置为关上风门,弯臂不与倒向轮触碰,打开风门配重桶不与倒向轮发生触碰为适,可根据现场实际情况适当调节倒向轮与门框的距离。闭锁轮要与门扇上安装闭锁绳用的吊环螺栓孔在同侧同一水平面上,安装时关上门,钢丝绳不擦墙面为适,无缝管要安装在倒向轮里侧同一水平面上,距倒向轮  30mm。

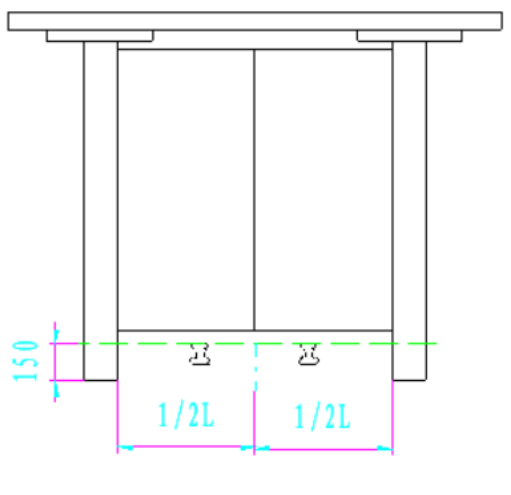

7、安装完毕后将直臂和弯臂依次安装在两个门上(螺栓要连接拧紧) ,风门底与轨道调至风门底胶皮可将轨道同一平面密封即可。直、弯臂安装在同一侧,把直、弯臂用连杆连接好,然后调节连杆使两扇门处于同一平面,将直、弯臂上卡位孔内插上卡位削。于此同时并做底面基础,用水泥浆做于轨道面平的基础并在上安装150mm门底板,并将周围抹平宽度为≥300mm。
8、撞杆滑道根侧图式尺寸做基础。用16根M20地蛹回定。上下两滑道中心高距轨面上600mm保神撞杆成水平状9.风门施工完毕后,梅配重桶用钢丝繩与弯臂上属柱
连接,配重桶内装入沙子,所需重量称门打开可自已关闭既可。将吊环螺检安装在风门的吊环孔上。
六、使用与维护
1、当门扇开启阳力较大时,应对门轴、销轴等转动部位加油润滑.
2.定期更换门扇密封橡胶条,减少福风。3.调节平衡机构及配重可使门扇密封严密。
