济宁矿恒防水密闭门安装说明书

作者:admin    发布时间:2021-04-02 04:07:57     浏览次数 :29


1.4*1.8 防水密闭门使用说明

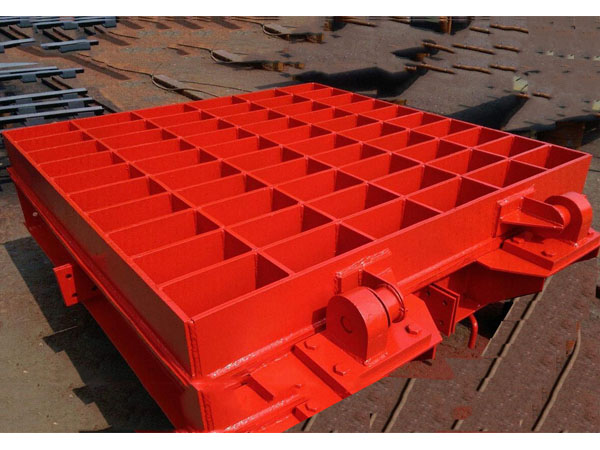

1.4*1.8 防水密闭门 用于井下主变电所和主排水泵房通往井底车场的通道内,容易关闭,以防止水的突然浸入。本密闭门最大承受压力为 98KPa。本密闭门门扇为平钢板、井字筋板、圈梁等组焊而成。
1.4*1.8 防水密闭门 适用环境
1、大气压力: 80kPa~110kPa;

2、环境温度: -30℃~ 40℃;

3、平均相对湿度≤ 95%( 25℃);

4、具有甲烷、煤尘爆炸性混合物的煤矿井下;
5、无足以腐蚀破坏金属壳体及电器绝缘性的气体;

6、水压: 0~ 3.5MPa。

1.4*1.8 防水密闭门 的结构特点
1、钢制密闭门都采用平开式。按门扇数量划分,有单扇人防门和双扇人防门两种。
2、单扇门一般用于尺寸较小的人员出入口。

3、双扇门一般用于尺寸较大的车辆出入口。

4、钢制密闭门按洞口处有无门槛划分,有固定门槛 、活门槛和门扇降落式三种。
5、固定门槛系列人防门具有防护可靠、造价较低等优势,但因洞口
处有一高 150mm 的固定门槛,一般用于平时人员进出不多的门洞 (如滤毒室的门)。
6、活门槛系列人防门的造价稍高,其门槛在临战时安装,战时能满足相应的防护、密闭等要求;平时门洞处没有门槛,方便人员、车辆的通行,也符合消防疏散的要求,适宜用在平时人员、车辆进出较多的门洞。
1.4*1.8 防水密闭门 设计相关尺寸
1、长度根据密闭门开关时所需地沟长度及加固部分的长度确定,
1986 年通用设计长度分别为 4.5m 和 4.5m。
2、宽度根据密闭门的宽度和两边各加安装电缆管的宽度确定。高度根据密闭门的高度与硐室结构要求确定。
3、密闭门规格密闭门门框规格考虑通过井下变电所与主排水泵硐室的最大设备。
通用设计单扇密闭门有一下两种规格:

900mm 轨距为 1800mmX2000mm( 宽 X 高)
600mm 轨距为 1500mmX1800mm( 宽 X 高)
1.4*1.8 防水密闭门 安装前的准备工作
(1) )熟悉图纸及有关技术资料,在防水密闭门安装前,必须认真会审图纸,熟悉技术资料,领会设计意图,并对所安装的防水密闭门的构造、原理、性能和安装技术要求作系统地了解,然后制定出正确的设备安装工程施工方案。
(2) )设备的清点检查设备运抵安装现场后,安装单位应会有关
部门的人员对设备进行清点检查, 清点时应以设备制造厂提供的设备装箱单和设备图纸为依据,核实设备的名称、型号和规格;

清点设备的全部零件和附件, 检查设备的出厂合格证和其他技术文件是否齐全, 同时要检查设备的外观质量, 如有缺陷和损伤等情况,应进行研究和处理;检查时如要清除防锈油质,应注意刮  具的硬度。
(3) )施工用设备、工具及材料的准备施工用设备、工具及材料的准备工作, 基础验收防水密闭门在安装前, 必须对防水密闭门基础进行认真的检查, 因为防水密闭门基础除了用来承受防水密
闭门的全部重量外, 还要承受和消除因动力作用产生的振动, 如果基础达不到设计要求, 承受不了这些重量就会产生倾斜、 沉陷、甚至破坏。
1.4*1.8 防水密闭门 安装要求
1)钢质防火门安装前,必须进行检查,如因运输贮存不慎导致门框、门扇翘曲、变形,应修复后方可进行安装。         2)将预埋工字钢位置的井巷及地面预留相应尺寸,已保证门可以放入。
3)门运入安装现场后,将配件工字钢装于门两侧。
4)防水密闭门的开启方向必须为疏散方向(向外开启)。
5) 将门撑起固定垂直,按图所示(门框中心线与井巷中心线重合)
6) 门框下槽钢面与地面 150mm 距离。
7) 上下所留预埋工字钢槽钢,可根据现场实际情况相应改短。减少长度不得大于 150mm。
8) 采用浇筑混凝土,浇灌墙体厚度不小于 0.8m。
9) 所有预埋件均需买入混凝土内,门框与墙硐为一整体,上下铰页孔同心。
10) 铰页的活动部分应经常注入油脂, 各部件至少每年维修保养一次。
11) 密封胶条应经常涂滑石粉,防止老化。
12) 安装后门框与墙体之间必须浇灌水泥砂浆,并养护 24h 以上方可正常使用。
